Layout
Die Schaltung wurde auf einer Lochrasterleiterplatte aufgebaut. Die Anordnung der Bauteile wurde so gewählt, daß neben den direkten Verbindungen möglichst wenig zusätzliche Drähte gezogen werden mußten. In den folgenden Abbildungen sind die direkten Verbindungen, die z.B. durch Umbiegen und verlöten der Anschlußbeine hergestellt werden, rot dargestellt. Verbindungen, die durch Kupferlackdraht hergestellt wurden, sind in blau dargestellt.
Ansicht der Leiterplatte von oben

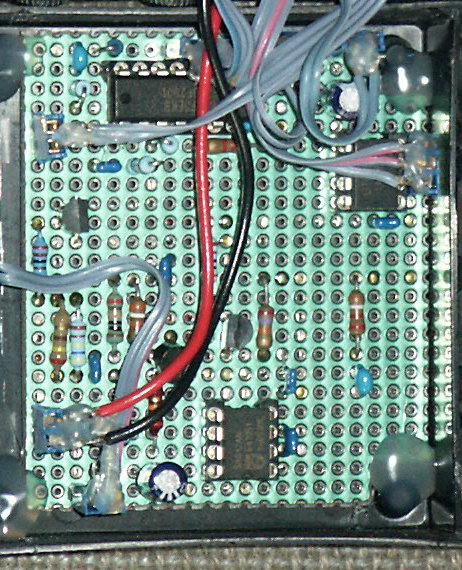

Foto der eingebauten Leiterplatte
