Aufbau des Fledermausdetektors
Der Fledermausdetektor ist in einem Gehäuse der Größe 120mm x 72mm x 37mm untergebracht. Im unteren Bereich ist ein Batteriefach für 4 AA-Akkus vorhanden.

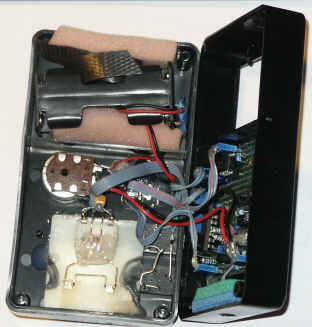

Innenansicht links
In der vorderen Gehäuseschale sind zwei Klinkensteckerbuchsen, das VU-Meter, zwei Tasten und der Lautstärkesteller fest montiert. Alle Anschlüsse sind über Kabel auf Buchsenleisten im 2,54mm-Raster geführt, damit sich die Leiterplatte, die sich in der hinteren Gehäusehälfte befindet, davon trennen läßt. Die Taster und das VU-Meter sind mit Heißkleber eingeklebt. Der Lautstärkeregler ist gleichzeitig auch Ein- und Ausschalter.
Eine Besonderheit des Aufbaus ist hinter dem VU-Meter zu sehen: Dort sind mit etwas dickerem Draht freischwebend zwei SMD- LEDs angebracht. Diese beleuchten das VU-Meter von hinten, da der Fledermausdetektor ja vorwiegend im Dunkeln verwendet wird.
Das Batteriefach ist mit etwas Schaumstoff ausgekleidet, um ein Klappern zu verhindern. Mann will ja die Fledermäuse hören und nicht die losen Batterien.

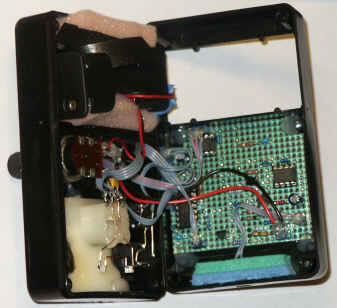

Innensansicht rechts
In der Rückseite ist die Leiterplatte mit der Elektronik eingebaut. Auch wieder mit Heißkleber, um keine von außen sichtbaren Schrauben zu haben. Die Klebepunkte sind an Stellen gesetzt, wo sie eine Demontage ohne Beschädigung der Bauteile ermöglichen.
Das Mikrofon steckt in einem Loch des grün-blauen Schaumstoffs, der auch wieder mit Heißkleber im Gehäuse befestigt ist. Diese Konstruktion soll auch möglichst verhindern, daß Körperschall vom Gehäuse auch das Mikrofon übertragen wird. Natürlich hat das Gehäuse an dieser Stelle eine Bohrung damit der Schall ungehindert zum Mikrofon gelangen kann.
Die Fotos sind maussensitiv. Die einzelnen Elemente sind beim Darüberfahren erklärt. Anklicken zeigt ein vergrößertes Bild.
